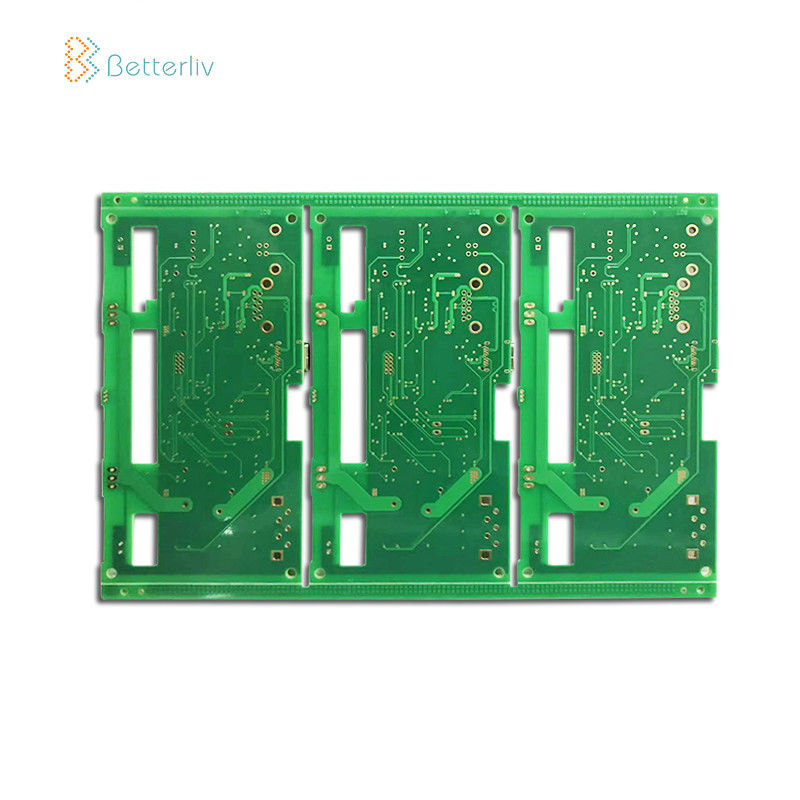

কাস্টমাইজড 6 লেয়ার পিসিবি বোর্ড, ফ্রি -4 মাল্টিলেয়ার সার্কিট বোর্ড
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| পণ্যের নাম: | 6 স্তর পিসিবি সমাবেশ | সরবরাহকারী প্রকার: | ই এম |
|---|---|---|---|
| বেস উপাদান: | এফআর 4 / হ্যালোজেন মুক্ত / রজার্স / অ্যালুমিনিয়াম / হাইবার্ড | তামা পুরুত্ব: | 0.3oz-12OZ |
| বোর্ড বেধ: | 0.15 মিমি -10 মিমি | Min. ন্যূনতম। hole size গর্তের আকার: | 0.1 মিমি |
| Min. ন্যূনতম। line width লাইন প্রস্থ: | 0.075mm | পৃষ্ঠ সমাপ্তি: | এএনআইজি / ওএসপি / সোনার কলাই (নরম / শক্ত) / এইচএএসএল / ইম্ম |
| সর্বোচ্চ বোর্ড আকার: | 2000 * 610 মিমি | ||
| লক্ষণীয় করা: | এফ -4 মাল্টিলেয়ার সার্কিট বোর্ড,কাস্টমাইজড 6 লেয়ার পিসিবি বোর্ড,ফ্রি -4 6 লেয়ার পিসিবি বোর্ড |
||
6 স্তর প্রস্তুতকারক বৈদ্যুতিন পিসিবি এসেম্বলি এফআর 4 মাল্টিলেয়ার সার্কিট বোর্ড কাস্টমাইজ করার জন্য 6 স্তর পিসিবি
পিসিবি উত্পাদন ক্ষমতা
| স্তরগুলি | 1-26 স্তর |
| এইচডিআই | 2 + এন + 2 |
| উপাদান প্রকার | ফ্র -4, ফ্র -5, উচ্চ-টিজি, অ্যালুমিনিয়াম ভিত্তিক, হ্যালোজেন মুক্ত, |
| আইসোলা, ট্যাকনিক, আর্লন, টেফলন, রজার্স, | |
| সর্বাধিকপ্যানেল ডাইমেনশন | 39000 মিলিল * 47000 মিলিল (1000 মিমি * 1200 মিমি) |
| আউটলাইন সহনশীলতা | M 4 মিলিল (± 0.10 মিমি) |
| বোর্ড বেধ | 8 মিলিল -236 মিলিল (0.2 - 6.0 মিমি) |
| বোর্ড বেধ সহনশীলতা | ± 10% |
| ডাইলেট্রিকের বেধ | 3 মিলিল -8 মিল (0.075 মিমি-0.20 মিমি) |
| নূন্যতম।ট্র্যাক প্রস্থ | 3 মিলিল (0.075 মিমি) |
| নূন্যতম।ট্র্যাক স্পেস | 3 মিলিল (0.075 মিমি) |
| বাহ্যিক ঘন ঘনত্ব | 0.5 ওজেড - 10 ওজেড (17 ম - 350 মিমি) |
| অভ্যন্তরীণ ঘন ঘনত্ব | 0.5OZ - 6OZ (17 ম - 210 মিম) |
| তুরপুন বিট আকার (সিএনসি) | 6 মিলিল -256 মিলিল (0.15 মিমি - 6.50 মিমি) |
| শেষ হোল ডাইমেনশন | 4 মিলিল -236 মিলিল (0.1 মিমি - 6.0 মিমি) |
| হোল সহনশীলতা | M 2 মিলিল (± 0.05 মিমি) |
| লেজার ড্রিলিং হোল আকার | 4 মিলিল (0.1 মিমি) |
| দিকের রেশন | 16: 1 |
| ঝাল মাস্ক | সবুজ, নীল, সাদা, কালো, লাল, হলুদ, বেগুনি ইত্যাদি |
| ন্যূনতম সোল্ডার মাস্ক ব্রিজ | 2 মিলিল (0.050 মিমি) |
| প্লাগড হোল ব্যাস | 8 মিলিল -20 মিলিল (0.20 মিমি-0.50 মিমি) |
| বেভেলিং | 30o - 45o |
| ভি স্কোরিং | +/- 0.1 মিমি, 15o 30o 45o 60o |
| প্রতিবন্ধকতা নিয়ন্ত্রণ | নূন্যতম।5% সাধারণ ± 10% |
| পৃষ্ঠ সমাপ্তি | এইচএএসএল, এইচএএসএল (সীসা ফ্রি), নিমজ্জন গোল্ড |
| নিমজ্জন সিলভার, ওএসপি, হার্ড সোনার (100u পর্যন্ত ") | |
| শংসাপত্র | উল RoHS ISO9001: 2000 ISO14000: 2004 এসজিএস |
| পরীক্ষামূলক | ফ্লাইং প্রোব, ই-টেস্ট, এক্স-রে পরিদর্শন, এওআই |
আমাদের সেবা
• বৈদ্যুতিন উপাদান উপাদান ক্রয়
Are বেয়ার পিসিবি বানোয়াট
• পিসিবি বিধানসভা পরিষেবা।(এসএমটি, ডিআইপি)
Test সম্পূর্ণ পরীক্ষা: এওআই, এক্স-রে, ইন-সার্কিট পরীক্ষা (আইসিটি), কার্যকরী পরীক্ষা (এফসিটি)
Forma কনফর্মাল লেপ পরিষেবা
• প্রোটোটাইপিং এবং ভর উত্পাদন ...
• পিসিবি লেআউট, আপনার ধারণা অনুসারে পিসিবিএ নকশা
সুবিধাদি
IP কঠোর পণ্যের দায়বদ্ধতা, আইপিসি-এ-160 স্ট্যান্ডার্ড গ্রহণ করে
Before উত্পাদনের পূর্বে ইঞ্জিনিয়ারিং pretreatment
Process উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ (5Ms)
আইকিউসি, আইপিকিউসি, এফকিউসি, ওকিউসি সহ 100% ই-পরীক্ষা, 100% চাক্ষুষ পরিদর্শন
এক্স-রে এবং আইসিটি সহ 100% এওআই পরিদর্শন
উচ্চ ভোল্টেজ পরীক্ষা, প্রতিবন্ধী নিয়ন্ত্রণ পরীক্ষা
• মাইক্রো বিভাগ, সোল্ডারিং ক্ষমতা, তাপ চাপ পরীক্ষা, শকিং পরীক্ষা
-ইন-হাউস পিসিবি উত্পাদন
Minimum কোনও ন্যূনতম অর্ডার পরিমাণ নেই
• দ্রুত এবং সময়োচিত বিতরণ
